השלב הבא של מסכי ה-LCD… המודינג!
עד עתה השתמשו במשך שנים במסכי LCD למכשירי אלקטרוניקה שונים, אך רק לאחרונה התגלה הפוטנציאל של מסכי ה-LCD למודינג. רבים החלו להשתמש במגון מסכי LCD על מנת להעשיר את המארזים שלהם ולעיתים אף למטרות מעט יותר פרקטיות כמו הצגת נתונים הנוגעים למחשב, כמו טמפרטורת המעבד ורמת העומס עליו. בעבר, הוספת מסך LCD למחשב היה שמור רק ליחידי סגולה אשר הבינו אלקטרוניקה והיו נחושים עד כדי קריאת המפרטים הטכניים של המסכים (והבנתם).
כיום, לאחר שהפוטנציאל של אותם מסכים התגלה, המצב השתנה מקצה לקצה ואפילו העצלנים שבינינו מסוגלים לקנות מסכי LCD מוכנים, כדוגמת המסכים של MatrixOrbital ו-CrystalFontz. גם הסבת מסכי LCD וחיבורם למחשב הפך לתהליך פשוט למדי שאינו דורש הרבה מאמץ מעבר להבנה מינמלית של אלקטרוניקה.
המסך אותו נדריך להרכיב הוא מסך נומרי עם בקר HD44780. המסך בא במספר תצורות, הנפוצות בינהן הן התצורות של 4X20 ו-2X16. אין הבדל בין התצורות השונות עד שלב ההגדרה בתוכנה. את המסכים האלו ניתן להשיג במספר חנויות אלקטרוניקה בארץ, והם יחסית נפוצים וזולים (כ-50 עד 70 שקלים). כמו כן ניתן ומומלץ לקנות אותם גם עם אופציה לתאורה פנימית.
;)
;)
כמו כן ניתן גם להשיג בארץ מסכי VFD עם בקר HD44780, אך הם עדיין נדירים יחסית. אם הצלחתם למצוא אחד כזה, אתם יכולים להשתמש בו ולהרכיבו על פי בדיוק אותן הוראות.
אז מה אנחנו צריכים כדי להתחיל?

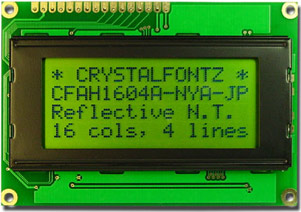

- מסך LCD עם בקר HD44780 (כמו שמתואר בתמונה למעלה)
- Ribbon Cable של לפחות 10 גידים (ניתן לפרק כבל ATA33 ישן)
- חוטי חשמל (מומלץ להשתמש בצבעים כמו אדום ושחור על מנת להבדיל בין הארקה)
- פוטנציומטר (נגד משתנה) של 100ohm
- חיבור – Molex זכר (ניתן גם לפרק מספק כוח או מאורר ישן)
- חיבור פרללי – זכר
- מלחם (ומעט כישורים בהלחמה)
את כל הרכיבים ניתן להשיג בחנויות אלקטרוניקה. חיבורי מולקס וחיבורים פרללים ניתן לפרק מכבלים או חומרה ישנה. כמו כן מומלץ להצטייד באיזולירבנד או כבל Heat-Shrink על מנת לשפר את האסטתיקה וחוזק החיבורים.
;) | ;) | ;) | ;) |
|
Ribbon Cable
|
פוטנציומטר (נגד משתנה)
|
חיבור – Molex זכר
|
Heat-Shrink
|
אם ברשותכם כבל מדפסת מומלץ מאוד להשתמש בו במקום החיבור הפרללי וה-Ribbon cable, שכן הוא הרבה יותר נוח לעבודה. יש לחתוך את קצהו האחד של הכבל ולברר איזה חוט מתחבר לאיזה פין וניתן לברר זאת באמצעות רב-מודד.
;) |

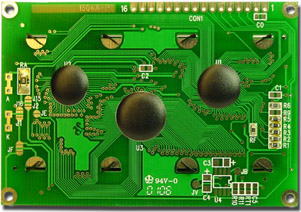

כפי שניתן לראות בתמונה ישנם כ-16 פינים ממוספרים ע"ג מסך ה-LCD. במסכים ללא תאורה ישנם רק 14 פינים שכן חיבורים 15 ו-16 הם חיבורים של התאורה.
;)
מספר טיפים אחרונים לעבודה נקייה.
- נסו לאגד את כבל הנתונים וכבלי המתח לשתי קבוצות נפרדות.
- תהליך הלחמת החוטים למסך הוא תהליך עדין מאוד, אל תשתמשו בהרבה בדיל על מנת לא לקצר את המסך.
- לאחר חיבור החוטים הדביקו את קבוצת החוטים למסך על מנת למנוע את קריעת החוטים בהפעלת לחץ.
- תכננו את סידור הכבלים בקפידה על מנת למנוע בלאגן בכבלים, מומלץ להשתמש בכבלים ארוכים כדי שיהיה אפשר לחבר אותם לאורך דפנות המארז.
