טרנזיסטור FET, מה זה? ומה התפקיד שלו ?

Featured Replies

פורסם

ומה ההבדל בינו לבין טרנזיסטור רגיל ?

פורסם

כל שידוע לי על טרנזיסטור F.E.T. זה שהוא טרנזיסטור המיועד להגברת מתח בלבד

שלא כמו טרנזיסטור רגיל אשר בעזרתו ניתן להגביר גם זרם

פורסם

קרוב אבל לא כ"כ מדוייק daemon, טרנסיסטור רגיל שולט בזרם במעגל ונשלט ע"י זרם קטן יותר בבסיסו, גם fetים שולטים בזרם במעגל אבל נשלטים ע"י מתח שער-מקור (או מתח שער בקיצור).

הבדל נוסף הוא שבטרנסיסטור רגיל (שנקרא ביפולרי) ככל שזרם הבסיס גבוה יותר כך זרם המוצא גבוה יותר, לעומת זאת בfetים המצב הפוך לחלוטין - מתח שער גבוה יותר יגרום לזרם מוצא נמוך יותר.

ההבדל נעוץ במבנים השונים.

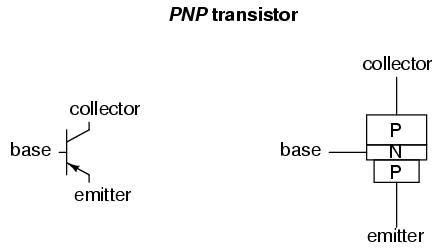

ראשון הטרנסיסטור הביפולרי הרגיל

bp schem.jpg

כאן ישנן שתי שכבות מאותו סוג ועל הזרימה ביניהן שולטת השכבה האמצעית - הבסיס, לכן דומה יותר לברז - ככל שפותחים יותר זורמים יותר מים...

השני הוא הfet, למעשה ישנם כמה סוגים - כאן אני מתייחס לjfetים שהם הנפוצים ביותר ובציוחד הN-Channel...

fet schem.jpg

כאן ישנה רק שכבה אחת מכל סוג וכך השכבה מנה מורכב השער משמשת כמעין דוושת ברקס - היא מתנגדת לתנועת האלקטרונים בשכבת המקור (שים לב שאם אין מתח על השער הרי שsource וdrain הם בעצם אותו חיבור ועל כן יזרום זרם...) ומשמשת כיד הלוחצת על צינור מים, לוחצים יותר חזק = יש פחות זרימה...

fetים משמשים כסוסי העבודה של עולם האלקטרוניקה הפאסיבית, בעיקר במעגלי מתח גבוה או בכאלה בהם יש צורך בעמידה בעומסים גבוהים תוך כדי דיוק מירבי. לדוגמא על לוחות האם (ייצוב מתח) ובספקי הכוח ועוד שלל מקומות (מצויינים לריאובאסים אגב... ;) )

מקווה שיותר ברור, אם לא אשמח לפרט עוד...

פורסם

כל יום לומדים משו חדש... :)

פורסם
  • מחבר

אז בעצם טרנסיזטור FET הוא כמו טרנזיסטור ביפולרי, רק שיש לך תפקיד הפוך ?

והאם גם ל FET יש BETA ?
