גשר מדומה
שיפור ותוספות
הסוד הגלום מאחורי פיתוח יכול לרתום את אותה טכנולוגיה להצלחה מסחרית גדולה כיוון שמספיק שיפור באחוזים בודדים לשיווק מסחרי גדול של מוצר כל שהוא .
כפי שכבר מתואר בהצגת המושגים, המושג "Bridge" גרם לחוקרים לפשפש בעניין ולהמציא תוספת מעניינת ומועילה למתגי Switch.
גשר מדומה (Transparency Bridge) : מערכת אשר חוקרת ובודקת את הלקוחות (Nodes) הנמצאים ברשת ומחזיקה טבלת כתובות Mac מיוחדת אשר עוזרת לסנן ולהעביר מידע בצורה יעילה ונוחה יותר.
תהליך הזה הופק מאלגוריתם (דרך לפתרון בעיה) ומומש בעזרת תכנות (יכול להיות Java וכל תוכנה שהמתג Switch תומך).
נתבונן באיור הבא :

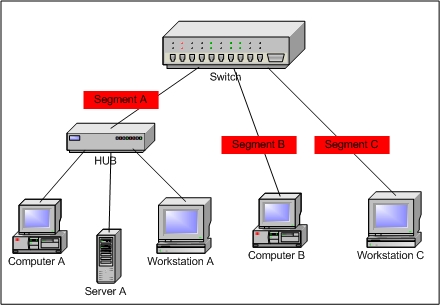

איור 5: "גשר מדומה" בעזרת רשת של רכזת Hub עם מיתוג.
*Segment A משותף לתחנות Computer A Server A ו- Workstation A
כאמור המערכת (מתג Switch) מאכסנת טבלה פנימית אשר מקצה לכל Port את כתובת ה – Mac המתאימה המחוברת לאותו Port.
שלבי ביצוע:
1. חקירת התחנות – נניח כי עמדה \'Computer A\' בודקת אפשרות תקשורת עם עמדה \'Workstation C\': בשלב זה השדר מופץ למתג Switch בצורה שקופה, בדיוק כמו שרכזת HUB מבצעת.
בזמן התשדורת הראשונה המתג "לומד" ורושם את כתובת ה- Mac של תחנה Computer A.
Time | Node | Segment | |
A | A | 1 |
2. הצפה – כיוון שבשלב הראשוני לא הוחזקה טבלת המרה מתאימה, המתג Switch מפיץ לכל התחנות המחוברות אליו את ההודעה, וכתוצאה מכך הוא מקבל את כתובות ה – Mac של התחנות המחוברות.
Time | Node | Segment | |
A | A | 1 | |
C | C | 2 |
*(שימו לב לשמות של Segment לעומת שמות של Node)
3. העברה – כעת תחנה \'Computer A\' רוצה לשדר שוב לעמדה \'Workstation C\': אוטומטית המידע יעבור מ – \'Computer A\' למתג Switch ביציאות ה – Segment , ומשם בעזרת הטבלה, יעבור ל- \'Workstation C\', אך עדיין התעבורה ב – HUB תהיה כמו שהייתה כיוון שהמכשיר שקוף ואינו מסנן Packets.
4. סינון – כעת תחנה \'Server A\' מעוניינת לשדר לתחנה \'Computer A\', ולכן כאשר ההודעה תעבור את רכזת ה – HUB לכיוון המתג Switch, המתג יחסום את העברת ההודעה כיוון שבטבלה הוא נמצא בסגמנט שהגיע ממנו, ולכן ההודעה לא תועבר הלאה.
5. כל הזמן המתג Switch לומד ומכיר את מיקומן של תחנות, ומאחסן אותם בטבלאות שנמצאות בזיכרון הפנימי.
כמובן ישנה הגבלה של חיבור רכזת ה – HUB במורד ה"עץ", כיוון שכמות הזיכרון בכל זאת מוגבלת אך אחת השיטות להימנע מחוסר זיכרון היא שמירת הזמן שבו הוא ביצע את הכנסת שם התחנה ברשת, ולהשוות כל הזמן עם זמן נתון (המשתמש יכול לקבוע זמן זה) כדי לבחון האם התחנה קיימת ברשת או שכבר אינה (או שכובתה התחנה).
