המהרה
את ההמהרה למעבד Core i7 4770K ביצעתי בשיטה המסורתית והידועה (מדריך כאן) של העלאת מתח הליבה והעלאת מכפלת תדר הבסיס. מטרת ההמהרה בבחינת לוחות האם היא לראות כמה בקלות ניתן לייצב את המעבד על תדר של 4500 מגה-הרץ, תדר שהושג פעמים רבות בעבר.

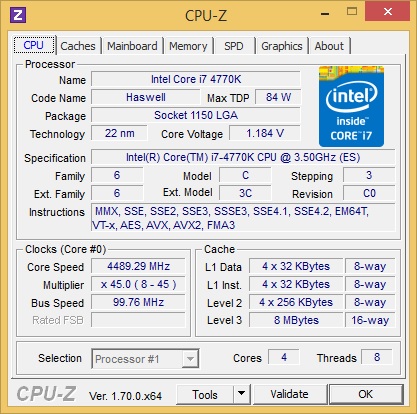

מתח הפעולה תחת תדר של 4500 מגה-הרץ במקרה הזה הוא 1.184 וולט. מדובר במספר ממוצע למדי בהשוואה ללוחות אם מתקדמים אחרים. לא ציפיתי לשיפור שכן ההגבלה מגיעה בעיקר מכיוון המעבד, אך הליך ההמהרה עבר בשלום ולוח האם צולח אותו כאשר הוא מצליח לכייל כראוי את כל הגדרות המשנה לצורך השגת התדר עם שינויים קלים בלבד בביוס.
צריכת חשמל
צריכת החשמל נמדדה בחיבור למערכת הבחינה כולה. בגרף הבא מוצגת צריכת החשמל של כלל המערכת עם לוחות אם שונים שנבחנו.
בעת מנוחה צריכת החשמל היא טיפוסית למדי ועומדת קצת מתחת ל-50 וואט. בעת מצב מאמץ בו הופעל המעבד בתוכנת Prime95, צריכת החשמל המקסימלית שנמדדה היא 165 וואט. לצערי, מדובר בצריכת חשמל מעט חריגה וניכר כי ישנו שיפור תוכנתי שצריך להיעשות על מנת להנמיך אותה.
