אריזה ותוכן

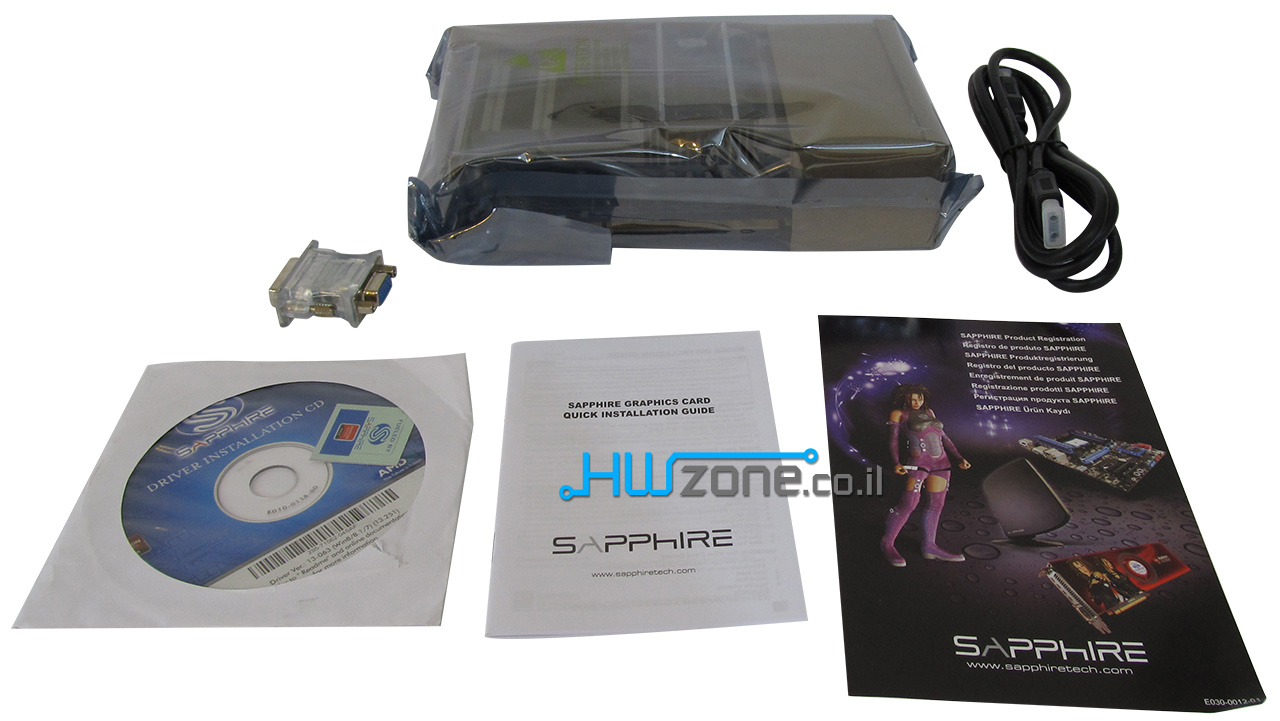

עם כרטיס המסך מקבלים כבל HDMI באורך 1.8 מטרים, מתאם יציאת DVI ל-VGA, דיסק תוכנה עם מדבקה למארז וחוברת הדרכה למשתמש. אני שמח ש-Sapphire עדיין מספקת כבלי HDMI עם כרטיסי מסך רבים שלה, דבר שמוסיף ערך לאריזה.
כרטיס המסך

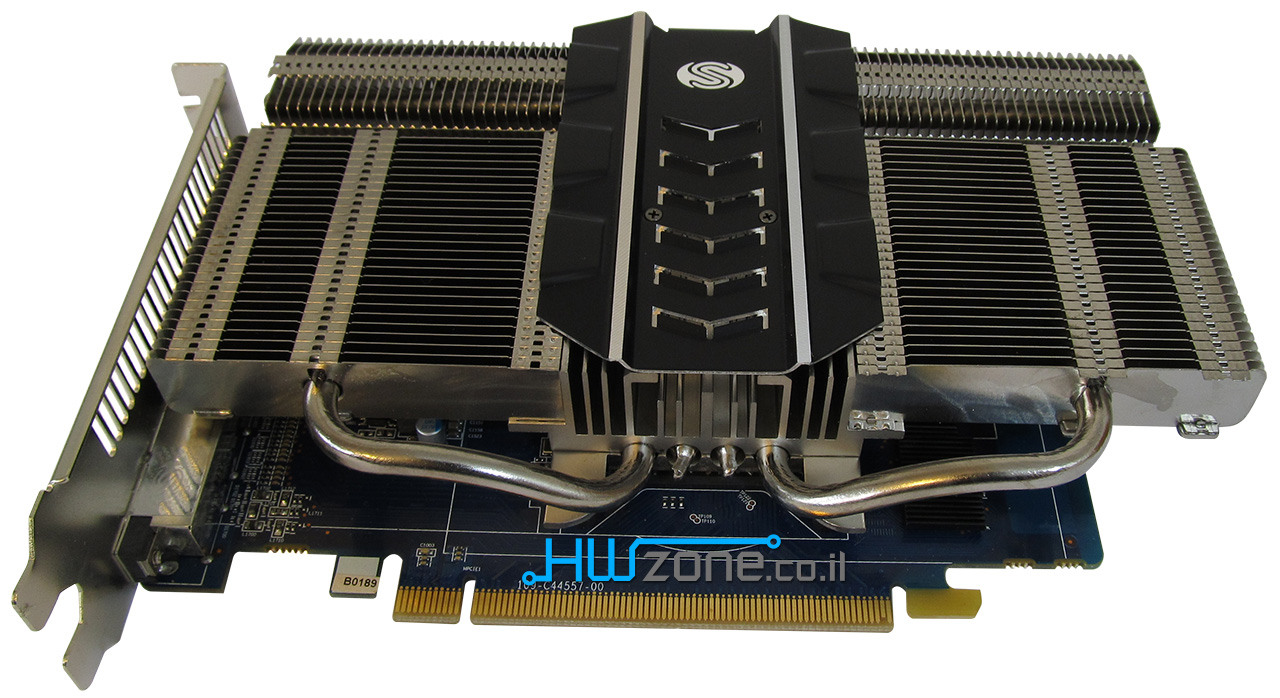

זה הוא ה-R7 250 Ultimate. נראה לכם מוכר? ובכן, לא בכדי. מדובר בכרטיס מסך זהה לחלוטין ל-HD 7750 Ultimate אותו סיקרתי לפני שנתיים וחצי. בהתאם למיתוג ולהשקה מחדש של AMD, ארזה Sapphire את אותו כרטיס המסך באריזה חדשה תחת שם חדש והמשיכה לשווק אותו.
בעוד שצבע לוח המעגל המודפס יכול להיות שונה בין הדגמים בהתאם לדיו במכונות שבמפעל, גוף הקירור הינו זהה וכך גם כל רכיבי הלוח המודפס. בנוסף, לא זכה ה-R7 250 להמהרה לזיכרון או לתדר הליבה לעומת HD 7750 ולכן הוא זהה לו גם מבחינת הביצועים.

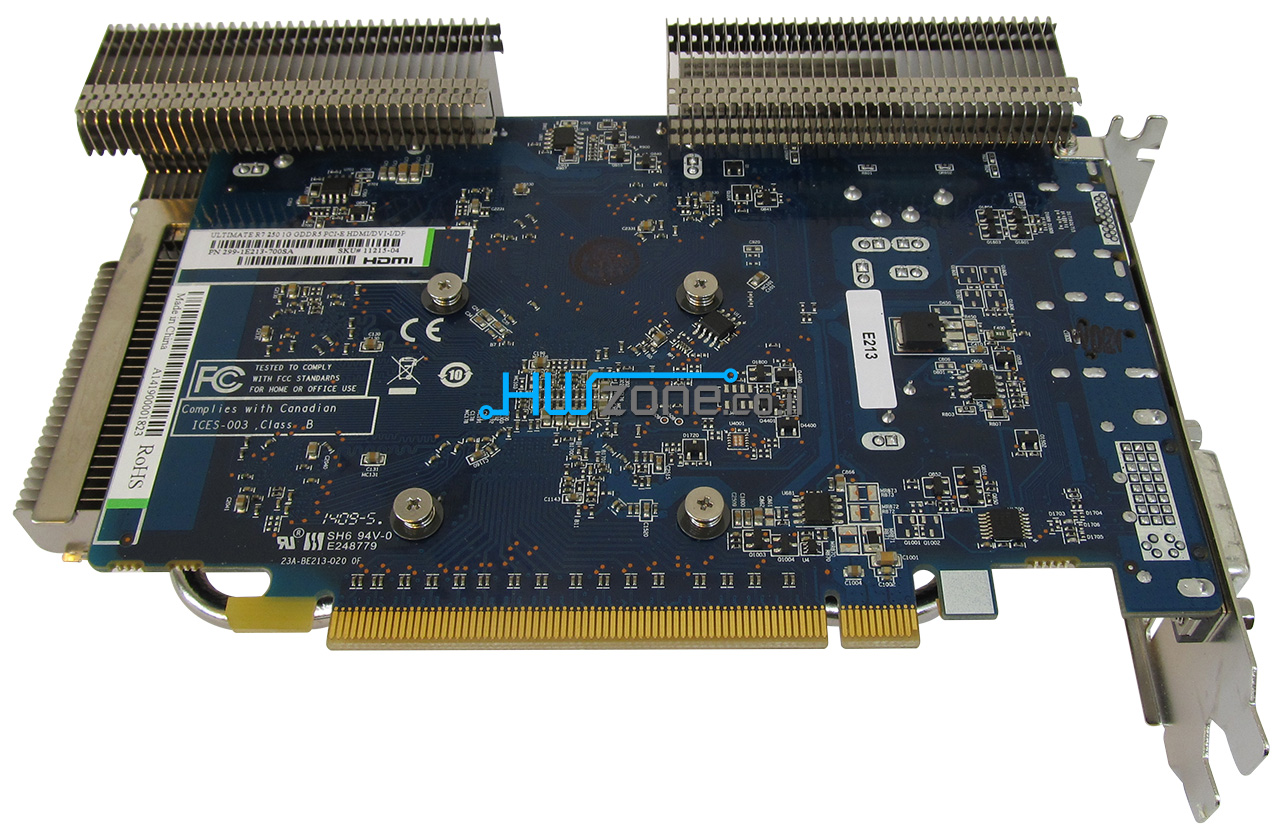

גב כרטיס המסך מכיל בצידו חלק מגוף הקירור ולכן יש לשים לב כי מעל לכרטיס המסך במארז יש מקום לעגינה.

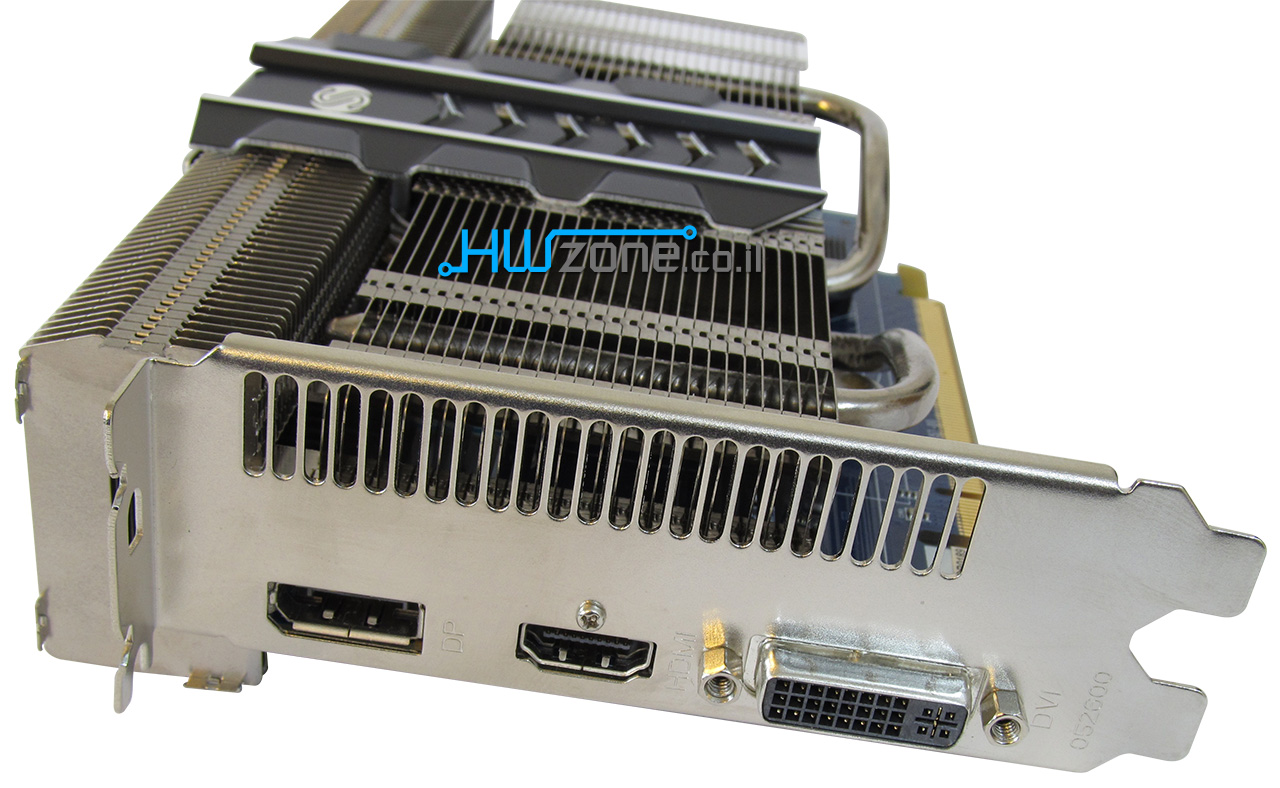

ב-R7 250 Ultimate ישנן יציאות תצוגה דיגיטליות בלבד – DVI, HDMI ו-DisplayPort. ניתן דרכן לחבר שלושה מסכים בעת ובעונה אחת. להזכירכם, מגיע מתאם DVI ל-VGA, לאלו מכן שעדיין מחזיקים במסך ישן או פשוט.

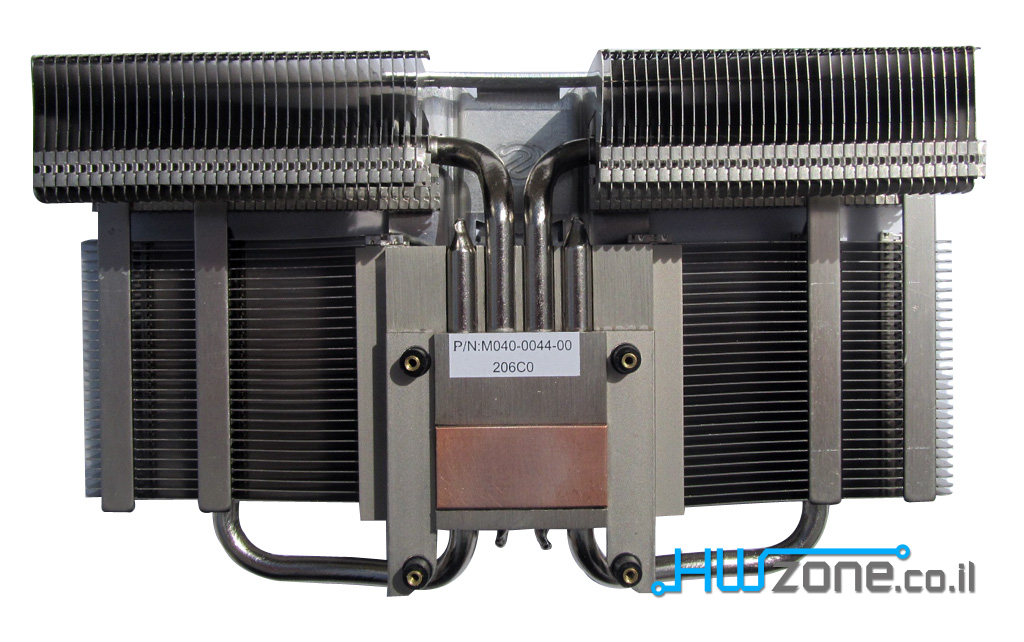

גוף הקירור של Sapphire לכרטיס מסך זה לא כולל מאווררים ולכן הוא שקט לחלוטין. קטגוריית הקירור בשוק כרטיסי המסך מוכרת כקירור פאסיבי. קירור זה משתמש בארבעה צינורות קירור עשויים נחושת, אותם ציפתה Sapphire בניקל לשיפור המראה ושמירה בפני נזקי הסביבה והזמן.
אותם הצינורות מחוברים אל משטח נחושת חשוף שבא במגע ישיר עם הליבה הגרפית. הצינורות מקבלים חום מהמשטח ומוליכים אותו בכיוונים שונים דרך מניפות אלומיניום רבות. משם האוויר משתחרר אל חלל המארז שכבר דואג להוציא אותו דרך פתחי האיוורור.

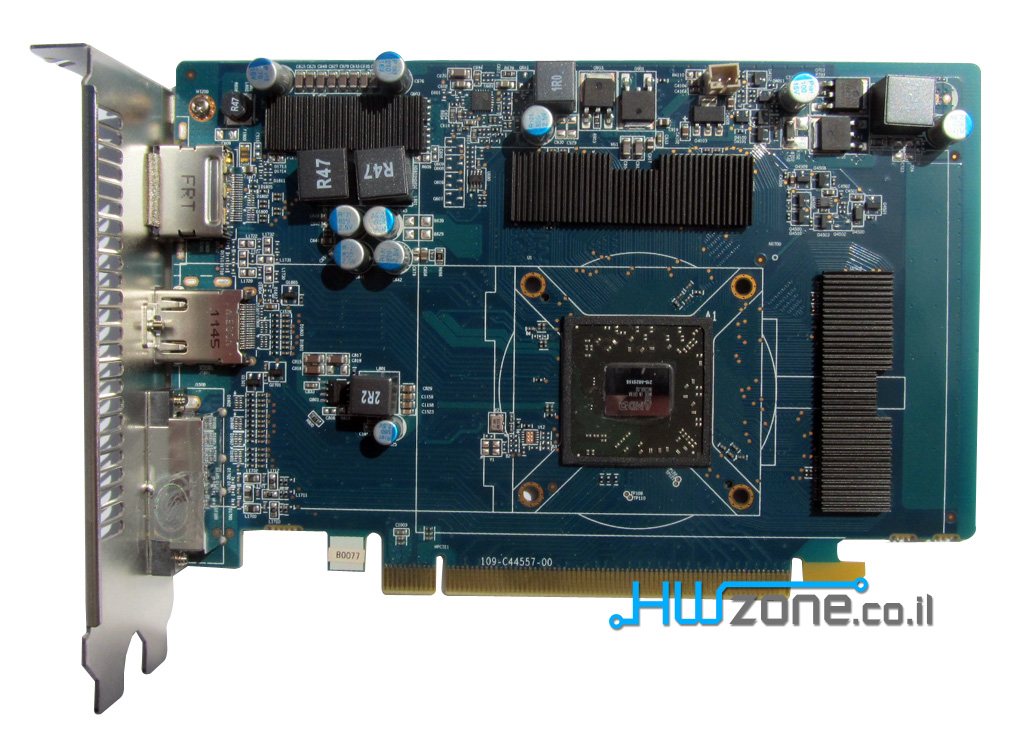

זה הוא לוח המעגל המודפס לאחר הסרת הקירור לליבה הגרפית. שימו לב שישנם גופי קירור דקים לשבבי הזיכרון. גופי קירור אלו הם לא בגדר חובה לכרטיסי מסך בעלי שבבי הזיכרון בעלי תדר פעולה נמוך, אך כשמדובר בכרטיס מסך שלא כולל מאווררים, חשיבותם גבוהה.
לוח המעגל המודפס מקבל את כל הספקת החשמל שלו מממשק ה-PCI-Express X16 שבתחתית. משם, החשמל עובר דרך מערכת שני-שלבים של יצוב. שימו לב מצד שמאל שישנו גוף קירור על מייצבי המתח, בצמוד לסלילים מסוג R47.
זה הזמן לראות כיצד ה-R7 250 עומד במבחן הזמן, וכיצד הוא מתפקד תחת הגדרות גרפיות שונות.
