עיצוב וסידור – המשך
 |
| הפאנל האחורי של הלוח |
 |

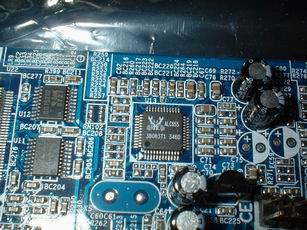

| מקודד הסאונד |
 |  |

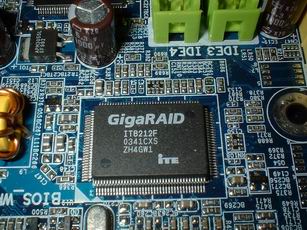

| בקר הרייד הפרללי ובקר ה-Serial ATA |
 |

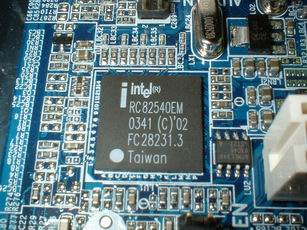

| שבב ה-Gigabit LAN מתוצרת Intel |
 |

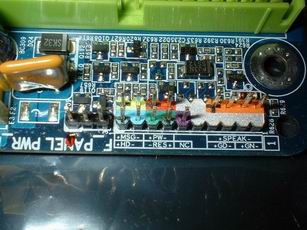

| חיבורי מארז בצבעים שונים – לנוחות ההתקנה |
מעניין לשים לב לכך שעל הלוח ישנו כפתור קטן (הנמצא במיקום לא כ"כ נוח בין הקירור של הגשר הצפוני לבין כרטיס המסך) המיועד לקבוע ה-FSB של המערכת באופן אוטומטי או על Mhz200 (מצבים On/Off), אך אני מצאתי שהמתג מהווה בעיקר מטרד ולא כל כך שימושי.
 |

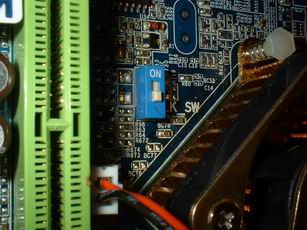

| כפתור הפלא |
 |
| התושבת… ללא חורי עיגון |
אחד החסרונות הגדולים בלוח הוא המחסור בחורי עיגון מסביב לתושבת המעבד, המשמשים להתקנת גופי קירור מסיביים ומערכות קירור אחרות (מים, Promethea וכד\'), מה שאומר שתצטרכו להסתפק בקירור אוויר סטנדרטי למדי.
למרות זאת, גם אם חורים אלו היו קיימים, אינני בטוח שהיה זה אפשרי לחבר גופי קירור גדולים בכל מקרה מכיוון שיחידת ה-DPS תופסת מקום רב באזור התושבת ולא תאפשר זאת, כך שייתכן וזו הסיבה שבגינה וויתרו ב-Gigabyte על החורים הללו.
אמנם קירור אקטיבי הוא תמיד יתרון אך הקירור בלוח מחובר לגשר הצפוני בעזרת פד טרמי לא כל כך יעיל ומותקן עליו מאוורר די רועש.
;)
;)
;)
;)
;)
;)
;)
;)
;)
