עיצוב וסידור הלוח
באופן כללי סידורו של הלוח נעשה בצורה טובה והרעיון של צביעת הפינים השונים של הפאנל הקדמי, בצבעים שונים, בהחלט פשוט ויעיל. אך עם זאת, ישנם כמה דברים שהפריעו לי מעט.
הבעיה העיקרית בלוח היא הצפיפות שכן חיבור המתח הראשי של הספק, חיבורי ה-IDE הראשיים וה-FDD צפופים יחד עם חיבור מאוורר בקצה הלוח. כמו כן, חיבור המתח הראשי של הספק, הממוקם בקצה הלוח, דורש מתיחת הכבל מהספק שעובר קרוב מידי לגוף הקירור שעל המעבד.
על הלוח עצמו קיימים שני לדים יחידים במינם אשר מספקים חיווים שספק אם נועדו למשתמשים מתחילים וספק אם הוכנסו רק לשם הגימיק. למשל, בין שני חריצי הזיכרונות קיים לד שתפקידו להודיע למשתמש מתי זה "בטוח" להוציא את הזיכרונות. בנוסף, קיים לד מעל סלוט ה-AGP שמודיע אם הכרטיס המחובר נתמך ע"י הלוח.
 |

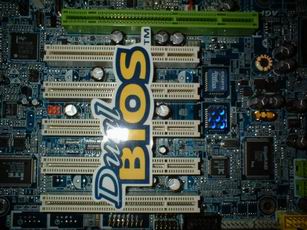

| חיבורי ה-PCI וה-AGP |
 |

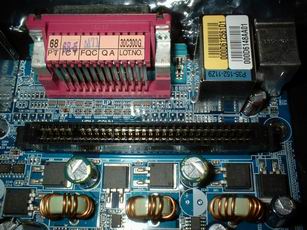

| חיבור יחידת ה-DPS, מצדו השמאלי של המעבד |
 |

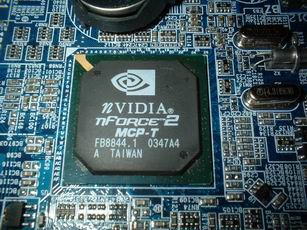

| הגשר הדרומי |
 |  |

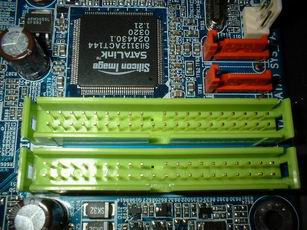

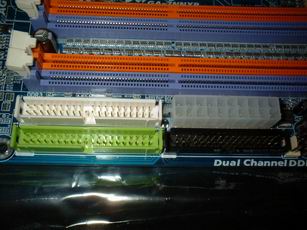

| מחבר המתח הראשי ולצדו מחברי ה-IDE, ה-FDD וה-Serial ATA |
;)
;)
;)
;)
;)
