פיצ\'רים וביוס
ECS עושים מאמצים רבים לאחרונה לנער את תדמיתם כיצרני לוחות נחותים, זולים ופשוטים וה- PF1 הוא בהחלט דוגמא מוצלחת לניסיון זה, כאשר בהחלט ניכרת השקעה בלוח לעומת הדגמים הישנים שלהם ואני אישית התרשמתי לטובה.
אף על פי כן, לא תמצאו בלוח זה RAID ואף לא SATA RAID, ולמעשה הלוח לא מכיל אף פיצ\'ר מיוחד מעבר לדברים הבסיסיים וכרטיס רשת גיגהביט המבוסס על שבב של 3COM.
הדברים המיוחדים הבודדים אשר הלוח כולל היא האופציה לשחזר ביוס הרוס בעזרת מכשיר מיוחד המצורף ללוח וגוף הקירור של הגשר הצפוני אשר מכיל מספר דיודות בצבעים שונים אשר מאירות את הלוח.
חיבורי ה- I/O של הלוח כוללים שלושה חיבורי אודיו, ארבעה מחברי USB, מחבר RJ45, חיבור Firewire אחד, COM port, מחבר סיראלי וכמובן מחברי PS2 לעכבר ומקלדת.
אחת מנקודות האור בתכנון הלוח היא העובדה שכל המחברים בלוח מקודדים לפי צבע, מה שעוזר בחיבור התקנים שונים ללוח.
מצד שני, הקידוד מאבד חלק מערכו מכיוון שחוברת ההוראות מכילה הסברים בלתי ברורים אשר מסבכים את העניינים.
ציון: 11/15

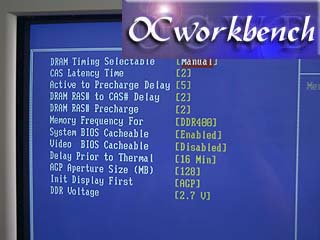

ביוס ואוברקלוקינג:הלוח מגיע עם ביוס נוח למדי אשר כולל הסברים של מרבית הפונקציות ואפשרות נוחה לשנות את תיזמוני הזכרונות.
בנוסף, בלוח שאני בדקתי היו שתי אפשרויות אשר איפשרו את אופצית ה- PAT ולאחר הפעלתן חל שיפור מרשים בביצועים שלא פגם ביציבות הלוח אף לא בבאס המקסימלי שהלוח איפשר.
הלוח שאני בדקתי היה Revision 1.0 ובביוס ניתנת האופציה להעלות את הבאס בטווחים של 200MHz-250MHz בעליות של 1MHz ואני הרצתי את המערכת ביציבות מושלמת בבאס של 250 מה"צ.
כדאי לציין שכיום הלוח קיים כבר ב Revision 1.1 אשר מאפשר שינוי באס עד ל- 350MHz ולמיטב הבנתי עובד ביציבות עד באס של 280MHz לערך – דבר מכובד בהחלט שהופך את הלוח הזה לאופציה לא רעה לאוברקלוקרים.

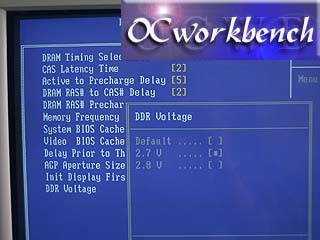

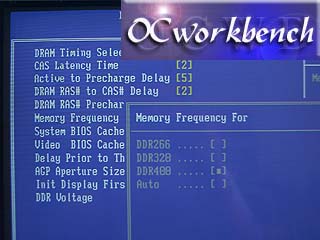

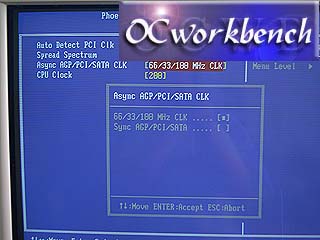

למרות כל זאת, הלוח אינו מאפשר שינוי מתח למעבד או לכרטיס המסך והוא נותן מתח לזכרונות של 2.7v או 2.8v בלבד. בנוסף לכך, הלוח מאפשר נעילת PCI/AGP/SATA ל 33/66/100 וקייםים שלושה מחלקים לזכרונות, 400 (1:1), 333 (4:5) ו- 266 (4:6) אשר מאפשרים שינוי מהירות הזכרונות ביחס לבאס כדי לאפשר הגעה לבאס גבוה יותר.
אלו שמחפשים אוברקלוקינג מקסימלי יאלצו לחפש במקום אחר מכיוון שלוח זה פשוט לא נועד לכך, אך אני התרשמתי בהחלט מהיציבות ומיכולת האוברקלוקינג המכובדת שלו.
![]() | ![]() |
![]() | ![]() |
התמונות נלקחו מהאתר www.ocworkbench.com
ציון: 15/20
