המוצר עצמו

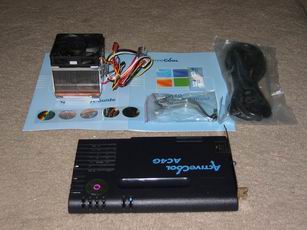

כעת שהצד הטכני של הביקורת מאחורינו הגיע הזמן לבחון מה בדיוק מגיע באריזה:
– גוף הקירור עצמו
– שקיק המכיל חומר טרמי לבן פשוט
– כבל לחיבור היחידה למקור כוח חיצוני
– יחידת בקרה הנכנסת לחריץ PCI
– קליפסים להידוק גוף הקירור (Retention clips)
– חוברת הוראות שימוש וחוברת התקנה
;) | |
;) | ;) |
;)

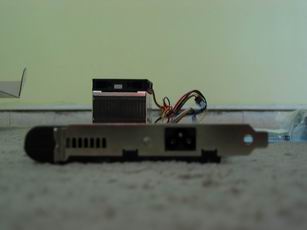

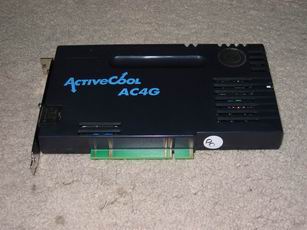

יחידת הבקרה
אחד מן המאפיינים המרכזיים של ה-AC4G הוא השליטה האוטומטית המתבצעת באמצעות יחידת הבקרה אשר יושבת בחריץ PCI ומווסתת את עוצמת הפלטייה ועוצמת המאורר על סמך נתונים בנוגע לרמת העומס וטמפרטורת המעבד הנקלטים מלוח האם. בנוסף, היחידה משמשת לחיבור גוף הקירור והמאווררים למקור כוח חיצוני (ובכך למעשה מהווה טרנספורמטור) ואף מאפשרת שרשור של מאווררים נוספים באמצעות חיבור מולקס ושליטה על מהירותם בהתאם לצרכי המחשב.
חשוב לציין כי מערכת ה-AC4G מופעלת ממתח AC רגיל של 220V ואינה משתמשת בספק הכוח הפנימי של המחשב, דבר המפחית מעומס הספק ומאריך את חייו. סיבה נוספת לאספקת מתח נפרדת ובלתי תלוייה בספק הינה צריכת זרם גבוהה של רכיב ה-TEC, אשר לא כל ספק מסוגל לעמוד בה.
לא נמסרו לנו הנתונים המדוייקים של צריכת הזרם של רכיב ה-TEC במערכת ה-AC4G, אך מפרט היצרן מדבר על הצריכה הכללית של 72 וואט מרשת החשמל הביתית (ניתן להניח כי החלק המשמעותי ביותר של ההספק הזה נלקח ע"י רכיבי ה-TEC).
על גבי יחידת הבקרה קיים ג\'מפר המאפשר בחירה בין שני מצבי קירור: מצב Extra Cool, המאפשר קירור מקסימלי תוך התפשרות על רמת רעש ומצב Extra Quiet, המהווה אלטרנטיבה שקטה במקצת.
כפי שציינתי, יחידת הבקרה מווסתת באופן אוטומטי את מהירות המאוררים המחוברים אליה בהתאם לצרכי המערכת, כאשר במצב Extra Cool המהירות מוגברת מיד כאשר ישנו עומס על המעבד ובהתאם לטמפרטורה ואילו במצב Extra Quiet הגברת המהירות נדחית עד למצב שבו יש בכך צורך ממשי והמהירות מוגברת באופן הרבה יותר מתון. על מנת לשנות את מצב הקירור תאלצו לפתוח את המארז ולהזיז ידנית את הג\'מפר.
על פי הנתונים על גבי האריזה, המאורר המגיע עם גוף הקירור מייצר רעש בעוצמה של כ-25 עד 40 דציבל (תלוי במהירות שבה הוא פועל) וכ-28 דציבל בממוצע, והוא אכן איננו הפתרון השקט ביותר אך הוא בהחלט שקט בהרבה בהשוואה למאוורר של ה-Spark 7+ כאשר זה פועל במהירות גבוהה.
בנוסף, על גבי יחידת הבקרה ישנן שתי נורות בקרה המראות האם היחידה מחוברת כראוי ללוח האם ונורה נוספת על גבי חלקה החיצוני של היחידה שנועדה לוודא שהיחידה מחוברת כראוי למקור הכוח החיצוני. חשוב לציין כי במקרה שבו יחידת הבקרה מנותקת ממקור הכוח היא לא תאפשר את הדקלת המחשב ובכך נמנעת סכנה למעבד ובמקרה אחר, של כשל ביחידה או במאורר, יתרחש כיבוי אוטומטי של המחשב על מנת להגן עליו מנזק אפשרי.
כמו כן, היחידה מווסתת את הטמפרטורה ומונעת ממנה לרדת מעבר לגבול מסוים (כ-26 מעלות) על מנת לא לבצע קירור מוגזם אשר יגרום להתעבות של נוזלים בתוך המארז, דבר שעלול לאכזב את אילו שמחפשים ביצועים מקסימליים אך בהחלט מהווה הגנה נחוצה למשתמש הממוצע.
;) | ;) |
גוף הקירור והמאורר

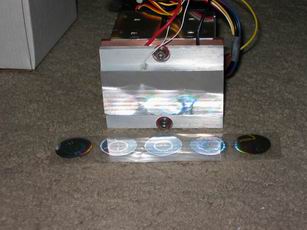

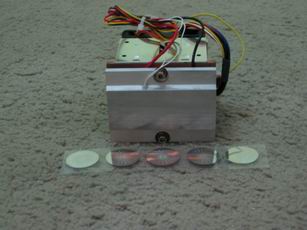

גוף הקירור, בחלקו הגדול, עשוי מאלומיניום ולמעשה רק הפלטה החמה אשר אליה מולחמים ה"סנפירים" (Fins) עשויה מנחושת, כאשר בסיסו של גוף הקירור (ה-Cold Plate) והסנפירים (כ-45 בכל צד) עשויים מאלומיניום. לאכזבתי הרבה בסיסו של גוף הקירור הגיע באופן בלתי מוסבר עם ליטוש מבין הגרועים שראיתי מעולם ומי שיקנה את גוף הקירור יאלץ לשקול אם ברצונו לשפר את הליטוש בכוחות עצמו.
המאורר על גבי גוף הקירור הוא מאוורר 70x70x15 מ"מ בעל 11 להבים אשר מפיק כמויות סבירות בהחלט של רעש אפילו במהירותו המקסימלית ואינו מתקרב לרעש המחריש של מאורר ה-70 מ"מ אשר מגיע עם ה-Spark 7+. המאורר מתחבר אל יחידת הבקרה יחד עם הפלטייה בשביל אספקת חשמל ובנוסף ישנו מחבר נוסף ללוח האם אשר מספק מידע על מהירותו של המאורר. עובדה מעניינת היא שיחידת הבקרה שולחת בכוונה מידע כוזב על מהירותו של המאוורר על מנת למנוע מבקרות הגנה שונות המובנות בלוחות האם מלכבות את המערכת כאשר מהירות המאוורר יורדת באופן משמעותי (במצב Idle) ולכן המהירות מדווחת כ-4600 סל"ד בכל מצב ולמעשה לא תהיה לכם אינדיקציה אמיתית למהירות המאורר.
גוף הקירור מתחבר ללוח האם בעזרת שני קליפסים אשר מתחברים אל המסגרת המובנת בלוחות אם בעלי סוקט 478 וההתקנה היא מהפשוטות ביותר אשר ביצעתי מעודי.
;) | ;) |
