המארז
בתחילה חשבתי לקנות מארז משומש ולהשתמש בו כבסיס, ומצאתי מספר מכונות יד שנייה בארץ אבל המחירים שלהם היו גבוהים מידי (במיוחד ביחס למציאות שאפשר למצוא ב-eBay). לכן החלטתי לבנות מארז משלי ולשם כך בדקתי מספר תוכניות שאנשים פירסמו ברשת ובסוף החלטתי לקחת את התוכנית של ,Escher Escher\'s Linux MCP ולהכניס בה מספר שינויים (אם יש עניין אני אעדכן את התוכנית ואפרסם אותה). היה חשוב לי להרחיב מעט את המארז ולהוסיף מגירה למקלדת ועכבר מתחת לג\'ויסטיקים.
התוכנית שמצאתי משתמשת בשלוש פלטות מלאות של עץ (אני החלטתי לבנות מסנדוויץ\' אבל אפשר גם מ-MDF).
;) |
מכיוון שאין לי אפשרות להעלות את הפלטות בשלמותן הביתה, החלטתי לפנות לנגר שיחתוך לי בדיוק לפי המידות.

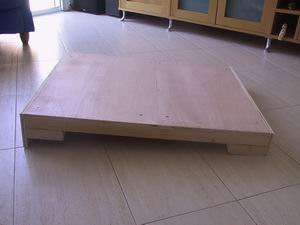

השלב הראשון בהרכבת המארז הוא בניית בסיס יציב שיוכל להחזיק את כל המשקל של המכונה כפי שרואים בתמונה.
;) |

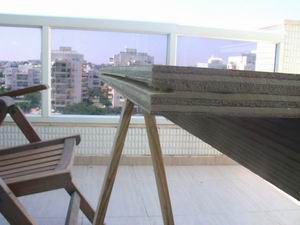

שלב חשוב מאוד הוא חריצת פס, שעליו יורכב הפלסטיק בצורת ה-T, לאורך כל המארז ( T Molding) דבר שקשה לעשות, אבל להפתעתי הרבה למקדחה של אבא (שמלאו לה 20 השנה) יש את המתאם שמאפשר את החריצה.
;) |

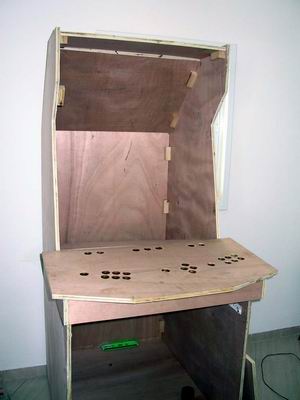

השלב השני הוא להרכיב את פלטות העץ הגדולות בצדדים, מאחור ומעל כפי שרואים בתמונה.
;) |
