גופי הקירור על גבי לוח האם:
גוף הקירור הראשי בלוח האם הזה הינו יחידה אחת עשויית צינור נחושת עליו בשלושה מקומות גופי אלומיניום. חלק אחד מקרר את שבב ה-PEX8747, חלק אחר שורה של מייצבי מתח והחלק השלישי… עוד מייצבי מתח. אמנם, אין מייצבי מתח רק בצד זה של לוח האם
גם בגב לוח האם ניצבים קירורים על גבי מייצבי מתח התורמים לקירורם.
גוף הקירור לערכת השבבים הינו סטנדרטי למדי ועשוי כולו אלומיניום יצוק. יאמר לזכותה של ערכת השבבים Z87 שפליטת החום שלה נמוכה למדי וגוף קירור שכזה הוא הרבה יותר ממה שהיא באמת זקוקה לו.
מערכת אספקת הכח למעבד בלוח אם זה עשויה 8 שלבים, היא מכונה Extreme Engine Digi+ III. זו לא סתם עוד מערכת 8 פאזות. אסוס משתמשת בחלקים האיכותיים ביותר והעמידים ביותר שניתן למצוא כיום לאספקת כח. מערכת סלילים ומייצבי מתח דיגיטליים לחלוטין. כל הזמן בבקרה, כל הזמן בשליטה, בעלי יכולת אספקה ויצוב מתח המתאימה ומכוונת לשבירת שיאי עולם בתדר פעולה וכח עיבוד של כל מעבד שישב בתוך התושבת הזאת.
גם מערכת אספקת הכח לזיכרונות ה-RAM זוכה לשני שלבי יצוב. כמה זה עוזר? שאלו את שיאני תדר ה-RAM והם ישמחו לספר לכם.
את הכח למעבד נקבל מחיבור 8 ו-4 פינים בלוח האם. אין חובה לחבר את שניהם, ניתן לחבר את ה-8 בלבד.
מקום ראשון בעזרי המהרה
אתחיל עם הכלי המעניין ביותר שמגיע עם לוח האם הזה – שלט ההמהרה

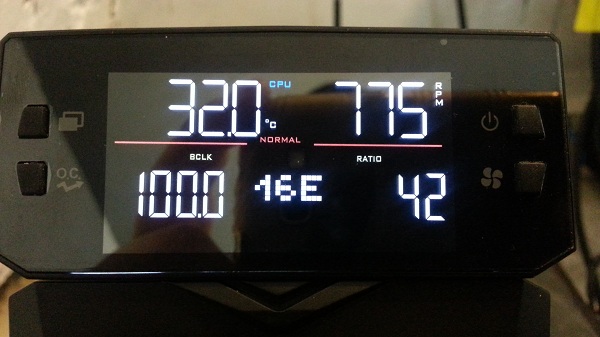

אותו השלט המתחבר אל לוח האם מדווח טמפרטורת מעבד, סל"ד פעולת מאווררים ותדר בסיס. כמו כן, הוא כמובן מאפשר שינוי של תדר בסיס, מכפלת מעבד, פרופיל מאוורר ופרופיל המהרה. זה לא הכל, אל השלט ניתן לחבר עד 4 מאווררים נשלטים ורב-מודד לבדיקת מתחי מערכת.
אם זה לא מספיק השלט שולט גם בשני מצבים עם שני מתגים יחודיים. האחד הוא מתג Slow Mode המאפשר פעולת מעבד ושאר מערכת בצורה איטית מאוד. ממהירים יעזרו במצב הזה במידה וכמות החנקן הנוזלי במיכל שעל המעבד נמוכה ויש למזוג עוד.
המתג השני שולט במצב קיצוני יותר שנקרא Pause Mode. במצב הזה, המערכת נכנסת לקפיאה מלאה לזמן קצר ומתאפשרת לממהיר אפשרות לעשות שינויים קיצוניים יותר, אפילו עד כדי החלפת הקירור למעבד עקב פליטת החום הנמוכה.
מי שאין לו מקום מחוץ למארז יוכל להשתמש בשלט בצורה פנימית. עם המתאם היעודי, ניתן לכוון את מסך השלט כלפי חוץ, להכניס אל המתאם ולהבריג אל איזור עגינת כונני 5.25 אינצ' במארז
עם האפשרויות הללו טבעי שלוח האם הזה יקרוץ לשוברי שיאים פוטנציאליים, לא כך? כך, אם כי לא רק להם.
בצידו הימני עליון של לוח האם נמצא את כפתורי ההדלקה והאתחול לצד מתג השולט בממשקי ה-PCI-Express האדומים כך שניתן להפעיל רק ממשקים מסויימים על אף שאחרים מאוכלסים בעוהת העת. בצמוד ניצבות נקודות לבדיקות מתח באמצעות רב מודד. אל נקודות אלו בדרך כלל יולחמו ראשי אמצעי מדידה. עוד נמצא שם את כפתור ה-MemOK המפורסם שלחיצה עליו בעת אתחול המחשב תדאג כי הזכרונות המותקנים במערכת יתאימו לאתחול תקין של המחשב.
בהחלקו התחתון של לוח האם ניצבים כפתורי ה-DirectKey אשר לחיצה עליו בעת אתחול תדלג על שלבי בדיקות המצאות הרכיבים ותכנס באופן מיידי לביוס וכפתור ה-Fast Boot אשר ידאג כי אתחול יהיה מהיר ודל קשקוש המצאות חלקים כאלה ואחרים במערכת.
על גבי לוח האם ממוקמים שני שבבי ביוס אשר מגבים אחד את השני במידה והמשתמש שם סט הגדרות שאותו לא ניתן מסיבה כלשהי לשחזר או לאתחל.
כעת, לאחר שהכרנו את לוח האם נעבור למבחני הביצועים בהשוואה ללוחות אם אחרים ולאחר מכן למבחן האמיתי – ההמהרה.
