הכנת הציוד הנדרש
כל מה שנחוץ לנו עכשיו זהו כבל RCA באורך שאנחנו צריכים ואת המחברים הדרושים, בהתאם להתקן שאותו רוצים לחבר לכרטיס:
מחבר PL סטריאופוני (שני ערוצים) | מחבר PL מונוטוני (ערוץ אחד) | מחבר RCA |
שימו לב להבדלים בתמונות – במחבר הסטריאופוני ישנן שלוש מחיצות ואילו המחבר המונוטוני מחולק לשתי מחיצות בלבד.

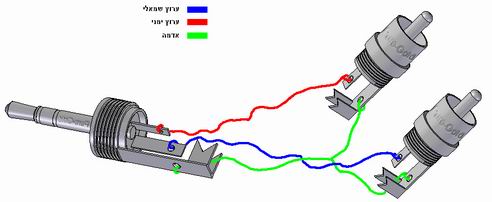

במידה ויש לנו מכשיר בעל יציאות סטריאופוניות כמו ממיר דיגיטלי או וידיאו משוכלל יש צורך להשתמש במחבר סטריאופוני, המחובר לשני מחברי RCA, כאשר כל מחבר מחובר לערוץ אחד.
כבל PL ל-RCA | אופן החיבור הנכון |
בכדי ליצור חיבור המיועד לוידיאו יש לחבר לכבל בשני קצותיו את מחבר ה-RCA.
לפניכם ציוד שיכל לשמש אתכם בתהליך החיבור של ההתקן לכרטיס לכידת הוידיאו:
כבל S-Video | מתאם מ-S-Video ל-Composite | מבחר מתאמים |
סוגי חיבורים:
חיבור סטריאופוני | חיבור מונוטוני |
במידה ויש לכם מסרטת וידיאו בעלת יציאת DV יש באפשרותכם לחבר אותה לכרטיס העריכה (במידה ויש לו כניסה כזו) ולבחור בתוכנה את אפשרות ה-DV.
