יישום VLAN
יישום VLAN

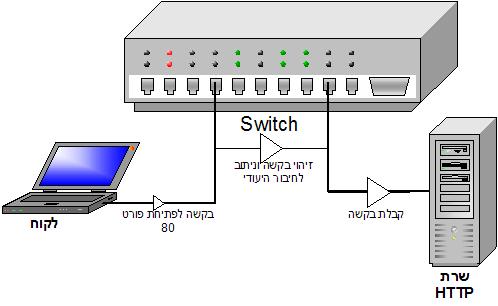

דוגמה לפעולה של SWITCH רמה רביעית באפליקצית WEB
בשכבה זו נמצא לב המערכת של ה ISP שבין השאר מקשר בין המחלקות השונות של הארגון עצמו וכמו בכל ארגון בריא, לא כל מחלקה צריכה לראות מה השנייה עושה אלא רק דברים נבחרים; לכן גם כדי לחסוך בציוד אקטיבי (מתגים, האבים וכד\') החליטו להמציא שיטת חלוקה למתגים שנקראת VLAN, כלומר חלוקה לוגית לפורטים של רשתות נפרדות.
כפי שאנו רואים בשרטוט ה SWITCH מחולק לכמה מחלקות והן כולן בלתי נגישות מאחת לשנייה.
בעצם, מקבלים שלושה התקני מתג בתוך התקן אחד; על מנת לקשר בין שני VLANS, (ניתוב בין שני VLANS (גישה מסוימת בין מחלקה למחלקה)), הינו צריכים נתב – כלומר התקן שיעביר מידע ממחלקה למחלקה בהתאם לכתובות IP\'s. ציוד כזה נקרא 3 LAYER SWITCH ותפקידו ניתוב ואכיפת אבטחה על ה VLANS השונים.
כפי שאנו רואים, בכל VLAN יש קישור ל SWITCH LAYER 3 ומעבר המידע בין VLAN ל VLAN מתבצע דרכו תוך כדי אכיפת מדיניות אבטחה ביניהם.
